Боковое или нижнее подключение радиатора: в чём разница

Подключение панельного радиатора определяет путь воды через прибор, расположение арматуры и требования к разводке труб. Боковой и нижний варианты могут работать эффективно, если соответствуют конструкции радиатора и проектному расходу. Ошибка возникает, когда схему выбирают только по внешнему виду или подключают подачу к удобному патрубку без проверки документации. В результате прибор недогревает, клапан шумит или обслуживание становится затруднительным.

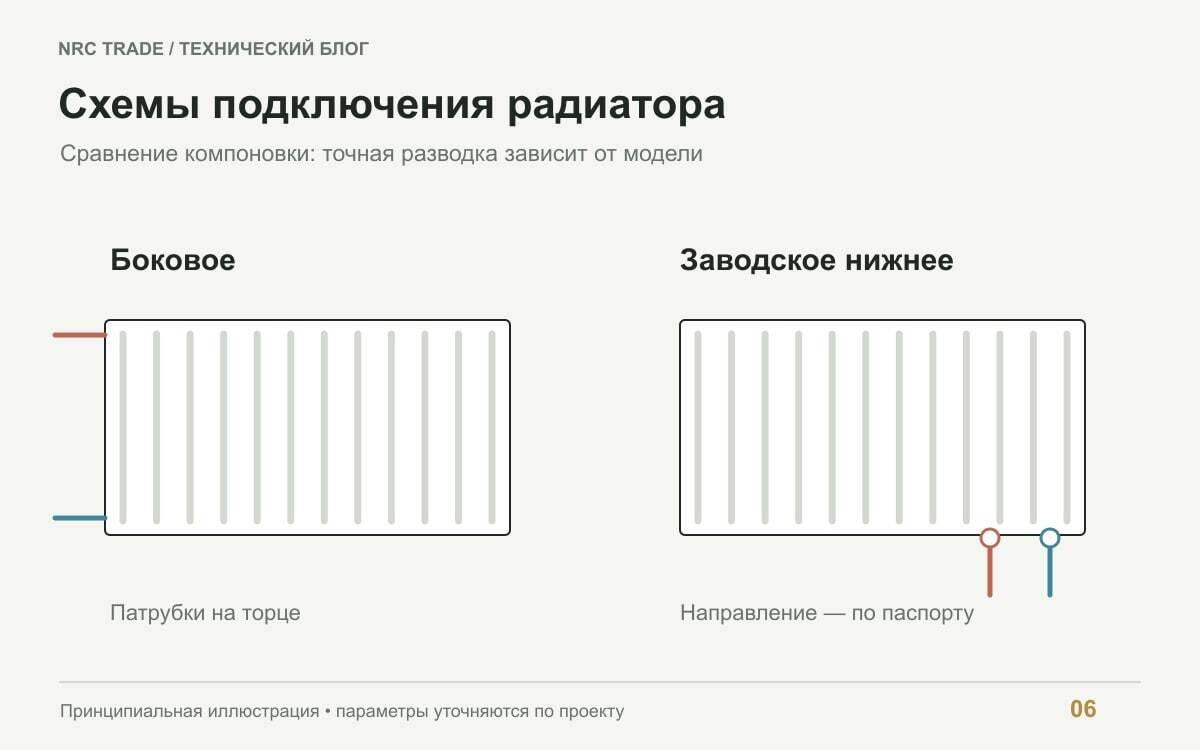

При боковом исполнении присоединительные отверстия расположены на торцах прибора. Возможны разные схемы движения воды: с одной стороны, по диагонали и другие варианты, разрешённые изготовителем. Часто подачу заводят сверху, обратку — снизу, но конкретную схему и влияние на теплоотдачу подтверждают по руководству выбранной серии.

Разводка с подключением к двум нижним боковым отверстиям также существует у определённых исполнений, но она не равнозначна заводскому нижнему узлу. Поток внутри прибора организуется иначе. Называть обе схемы просто «нижним подключением» без указания модели недостаточно для заказа или монтажа. На чертеже отмечают конкретные патрубки подачи и обратки.

Радиатор с нижним подключением имеет предназначенную для этого внутреннюю гидравлическую схему. В некоторых сериях предусмотрены встроенный клапан и направляющие каналы. Наружу выведена компактная пара присоединений, удобная для труб из пола или стены. При этом положение узла, межосевое расстояние и сторона подачи различаются между моделями.

До заказа уточните, находится ли узел справа, слева или по центру, допускается ли разворот и какая арматура совместима. Обозначение Ventil или похожее название серии не заменяет установочного чертежа. Ошибка в стороне выхода труб особенно неприятна после стяжки и чистовой отделки: переходники могут ухудшить внешний вид и усложнить доступ.

Переставленная подача и обратка способны изменить распределение воды и работу клапана. Если прибор греет недостаточно, не следует сразу повышать температуру котла. Сначала сравнивают фактическое подключение с маркировкой, проверяют настройку клапана, наличие воздуха и расход. Допустимость специального перекрёстного узла также подтверждают по выбранной арматуре.

Паспортная теплоотдача относится к определённым условиям испытания и подключению. При другой схеме может потребоваться поправка производителя. Универсального процента потери для любого нижнего подключения нет: заводской прибор с правильной внутренней разводкой нельзя приравнивать к случайной переделке бокового радиатора.

Основной фактор теплоотдачи — температурный напор и фактический расход воды. Даже идеально подключённый радиатор не выдаст высокотемпературный номинал при низкой температуре подачи. Сначала мощность пересчитывают на рабочий график, затем учитывают разрешённую схему и монтажные условия. Этот порядок помогает отделить ошибку подбора от ошибки подключения.

Например, при теплопотерях комнаты 1,5 кВт нужно получить эту мощность именно при проектных температурах. Если каталог показывает 2 кВт при другом графике, запас может быть только кажущимся. Подробная методика приведена в статье «Как подобрать стальной панельный радиатор». Сравнивать варианты следует при одинаковых исходных условиях.

В двухтрубной системе каждый прибор подключён между подающей и обратной линиями. Для устойчивой работы согласуют расходы и перепады давления, используют подходящие регулирующие и балансировочные устройства. Возможность отключить радиатор для обслуживания предусматривают в составе арматуры, не забывая о сливе и безопасном выполнении работ.

В однотрубной системе изменение сопротивления одного узла может повлиять на расход и температуру дальше по контуру. Здесь важны байпас, пропускная способность арматуры и расчётное распределение потока. Обычный узел, рассчитанный на двухтрубную схему, нельзя автоматически считать подходящим. При замене в многоквартирном доме сохраняют проектную логику стояка и согласуют решение с обслуживающей организацией.

На плане фиксируют модель, габариты, отметку от пола, положение патрубков и выходов труб. Проверяют толщину отделки, кронштейны и расстояния для воздуха и обслуживания. Для скрытой разводки важно заранее согласовать геометрию узла: декоративные розетки и небольшой запас трубы не компенсируют любое смещение после отделки.

В комплекте учитывают переходники нужного типа, запорные и регулирующие элементы, воздухоотводчик и заглушки. Резьба, уплотнение и момент затяжки должны соответствовать инструкции. Смешение несовместимых соединений не исправляется дополнительным усилием. Опрессовку выполняют по проекту с учётом допустимых параметров всех установленных компонентов.

Проверьте герметичность, удаление воздуха, направление потока и открытие арматуры. Затем выставьте преднастройку, если она предусмотрена, и оцените работу под нагрузкой. Полезно записать температуру подачи, обратки и помещения. Нельзя диагностировать систему только касанием одной части радиатора: при нормальной теплоотдаче вода закономерно охлаждается по ходу движения.

Выбирать между боковым и нижним подключением следует по существующей разводке, конструкции прибора и требованиям к обслуживанию. Для нового объекта решение принимают до прокладки труб. Исполнения доступны в каталоге радиаторов PEKPAN; для проверки совместимости передайте в NRC схему отопления и выбранный температурный график через форму подбора.
