Как подобрать стальной панельный радиатор

Стальной панельный радиатор подбирают по теплопотерям помещения и фактическому температурному графику отопления. Размер окна, площадь комнаты и внешний вид помогают выбрать компоновку, но не заменяют расчёт. Один и тот же прибор отдаёт разную мощность при высокотемпературном котле и низкотемпературном источнике. Чтобы помещение прогревалось в расчётный мороз, паспортную теплоотдачу необходимо привести к условиям конкретной системы.

В расчёт входят наружные стены, окна, перекрытия, пол, вентиляция и инфильтрация. Учитывают соседние помещения, внутреннюю температуру и климат места строительства. Угловая комната с большим остеклением может требовать существенно больше тепла, чем внутренняя комната той же площади. Поэтому правило фиксированного количества ватт на квадратный метр подходит только для предварительной оценки.

Отдельно определяют, какая часть нагрузки уже покрывается другими приборами или приточным воздухом. Если в комнате есть тёплый пол, его доступную теплоотдачу оценивают с учётом конструкции и допустимых условий эксплуатации. Складывать полную нагрузку радиатора и полную нагрузку пола без согласования нельзя. Итогом должен стать тепловой баланс помещения, а не сумма случайных запасов.

Обозначения 11, 22 и 33 обычно описывают количество водяных панелей и конвективных элементов: первая цифра относится к панелям, вторая — к конвекторам. При одинаковых высоте и длине более глубокая конструкция часто имеет большую теплоотдачу. Но сравнивать нужно таблицы конкретной серии, поскольку геометрия и исполнение различаются.

Тип 22 не означает мощность 2200 Вт, а тип 33 не задаёт рабочее давление. Давление, температура, масса, водяной объём и присоединительные размеры приведены в паспорте. Для скрытой разводки можно рассмотреть исполнение с нижним подключением; для боковой — соответствующую модель. Совместимость клапанного узла и направление подачи проверяют до покупки.

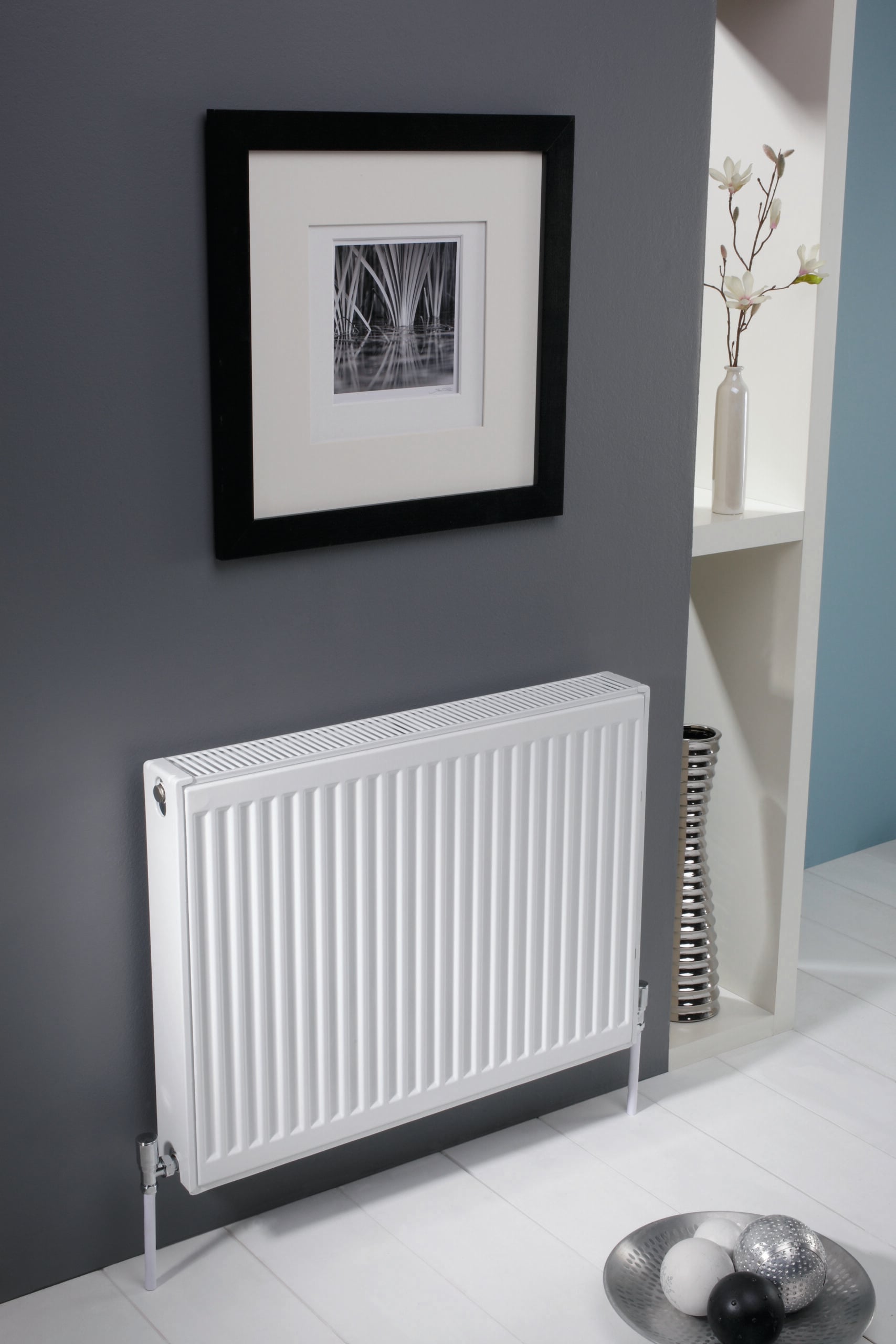

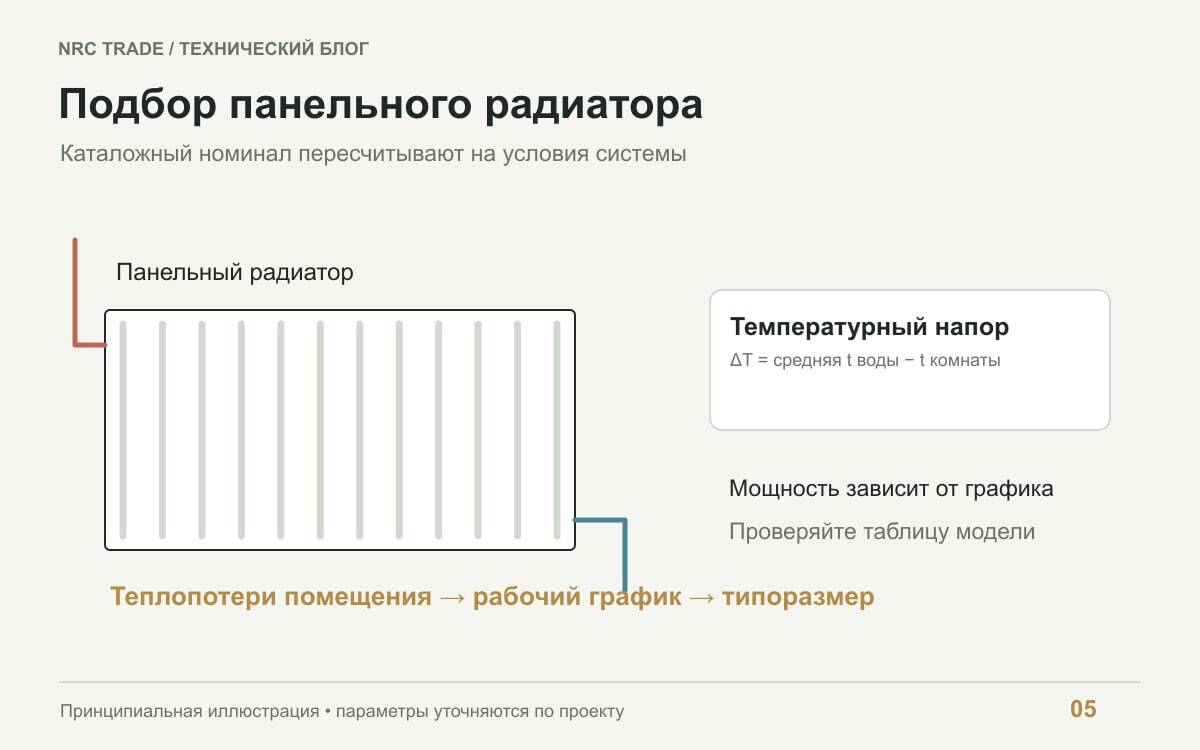

Теплоотдача зависит от температурного напора между водой и воздухом. Для предварительной оценки при умеренном перепаде воды используют ΔT ≈ (tподачи + tобратки) / 2 − tпомещения. Если паспортная мощность задана при ΔT 50 К, её нельзя напрямую применять к системе 55/45 °C при воздухе 20 °C: здесь средний напор составляет лишь 30 К.

Пересчёт выполняют по таблице производителя или зависимости Q = Qном × (ΔT / ΔTном)^n. Показатель n берут для выбранной модели. Значение 1,3 можно использовать только как иллюстрацию, а не как универсальный паспортный коэффициент. При больших перепадах температур воды и нестандартных условиях применяют методику изготовителя, в том числе логарифмический температурный напор, если это требуется.

Учебный пример: прибор с номиналом 2000 Вт при ΔT 50 К и условным n = 1,3 при ΔT 30 К отдаст около 1030 Вт. Если теплопотери комнаты 1500 Вт, такой радиатор при заданном графике недостаточен. Решение — подобрать другую длину, высоту или тип либо пересмотреть температурный режим в рамках проекта. Простое сравнение надписей «2 кВт» не выявляет эту проблему.

Проверяют доступную длину стены, высоту подоконника, отступы от пола и препятствия для движения воздуха. Конкретные монтажные зазоры принимают по инструкции серии. Глубокая ниша, плотный экран, штора или мебель могут снижать теплоотдачу и искажать работу термостатической головки. Такой способ установки должен учитываться в подборе, а не появляться после расчёта.

Радиатор под окном помогает компенсировать нисходящий холодный поток, но выбор ширины нельзя сводить к обязательному проценту окна для любого здания. Панорамное остекление, высокие помещения и ограниченная стена требуют отдельного решения. Крепления выбирают под массу заполненного прибора и материал основания. Комплектность кронштейнов проверяют по поставке выбранной модели.

При известной мощности расход воды приближённо определяют как V = Q / (1,163 × Δt), где Q — кВт, Δt — перепад между подачей и обраткой в °C, V — м³/ч. Например, для 1,5 кВт и перепада 10 °C требуется около 0,129 м³/ч, или 129 л/ч. Для незамерзающих растворов используют фактические свойства жидкости.

Этот расход должен обеспечить трубопровод и регулирующая арматура при доступном перепаде давления. Преднастройка клапана ограничивает расчётный расход, балансировка согласует ветви системы. Слишком большой перепад на клапане может создавать шум; недостаточный расход снижает теплоотдачу. Термостатическая головка поддерживает температуру комнаты, но не исправляет ошибку в мощности или гидравлической схеме.

Для однотрубного отопления нужны совместимые решения по байпасу и арматуре. Нельзя переносить схему двухтрубной системы без проверки влияния на стояк и соседние приборы. При замене в существующем здании выясняют рабочее и испытательное давление, качество воды и требования управляющей организации. Эти сведения важнее внешнего сходства старого и нового радиатора.

В спецификации укажите модель, тип, высоту, длину, вариант подключения, расчётную мощность и график температур. Добавьте клапаны, головки, крепления, воздухоотводчик и другие требуемые элементы с учётом фактического комплекта поставки. Уточните допустимое давление и требования к теплоносителю. Название «стальной радиатор» не гарантирует совместимость со всеми системами отопления.

После монтажа проверяют герметичность по проектной процедуре, удаляют воздух, настраивают расход и оценивают прогрев. Разница температур частей прибора сама по себе не доказывает неисправность: важны режим, расход и температура помещения. Выбрать серию можно в каталоге PEKPAN, разобраться в разводке — в статье о подключении радиаторов, передать данные для подбора — через форму NRC.
